一、 产品描述

1、概括

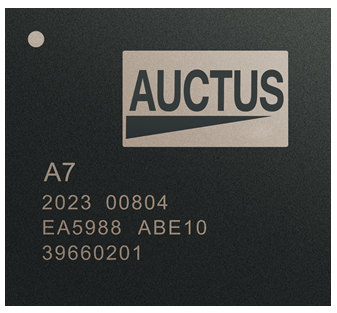

A7芯片是一款55mm工艺，自主国产化，高性能射频与数字基带高度集成的专用芯片。其内部集成基带、CPU、电源管理、射频收发器、Codec、存储于一体，可支持模拟、DMR、PDT等多种模式。芯片支持彩屏显示、键盘扫描、蓝牙、GPS等常规接口功能，同时支持EQ均衡器、语音加密、语音降噪、录音/回放等特色功能。工作频率支持100 MHz～1GHz，指标满足GB、FCC、CE认证要求，是目前行业内集成度最高的数字SoC芯片。可广泛用于移动通讯、物联网、工业数传等领域。为无线通讯产品提供高集成、高指标、高性价比的芯片级解决方案。

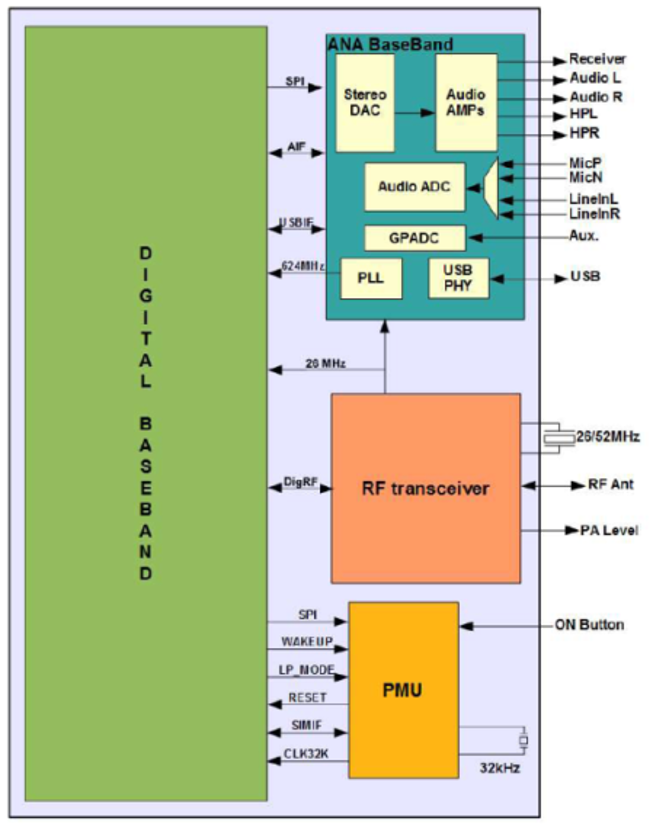

2、 A7基本规格和内部结构框图

内    核：2 x 32位RISC内核

             2 x 16位DSP内核

CPU主频：312MHz (最高)

内    存：32Mb / 64Mb PSRAM

存 储 器：32Mb / 64Mb FLASH

音频采样率：8KHz ~ 48KHz (单声道/立体声)

频    率：100MHz ~ 1GHz

调制方式：FSK / 4FSK / GMSK等

带宽模式：12.5KHz / 20KHz / 25KHz等

接    口：SPI / UART / USB / I2S / SD卡等

             6 x 6键盘接口，32个GPIO

电压范围：3.4V~4.5V

工作温度：-40℃~85℃

存储温度：-45℃~125℃

封    装：TFBGA, 219脚

封装尺寸：(12×11×1.0)mm

二、A7芯片的产品特点

A7芯片是力同全新推出并已量产的专网无线通信的SOC芯片，其显著的产品特点有以下几个方面：

1、采用SOC单芯片设计，集成度最高，方案成本最优。（图1）

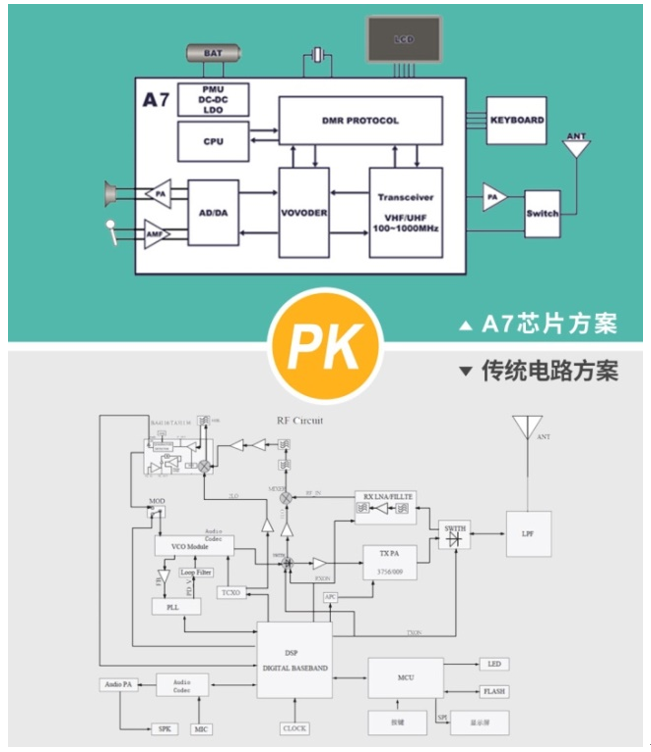

图1 A7芯片方案及传统电路方案对比

2、超宽频率范围，支持100 MHz～1GHz各行业应用频段。（图2）

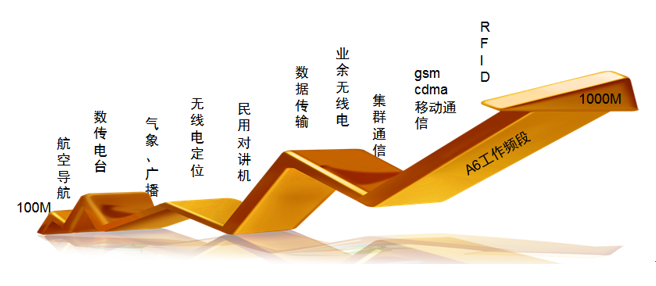

图2  频率和行业对照表

3、兼容多种声码器及数字协议，可通过软件升级切换。（图3、图4）

图3  A7芯片兼容多种声码器

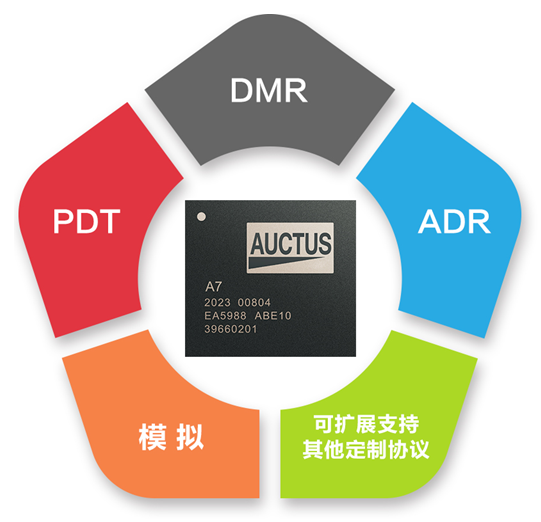

图4  A7芯片支持多种标准制式

4、射频指标达到国际领先水平（图5），除过国标以外同时可满足CE、FCC等国际专业数字认证：

图5

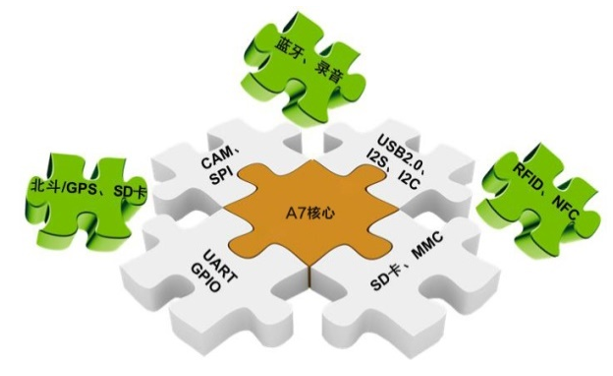

5、接口丰富，可支持多种外扩功能电路。（图6）

图6  A7芯片支持多种

6、A7芯片采用SDR软件无线电方式设计。可根据客户、市场及行业的细分需求定制成专用芯片。

三、A7的产品应用领域

A7的使命不仅仅是完成“模转数”，它的优点不仅体现在高集成、高指标、高性价比；A7的另一个使命是进入物联网及专网领域，因为它的产品定义是支持100 MHz～1GHz的频率范围：

1、A7在窄带应急通信方面的应用

在应用多样化的层面上，兼容多种通信制式、内嵌多种声码器、支持多种带宽模式，灵活实现互联互通。A7芯片不仅可以用于手持终端产品上，还可以用于移动车载/船载台，中继台/基站台，电梯对讲，门禁控制，工业数传等。（图7）

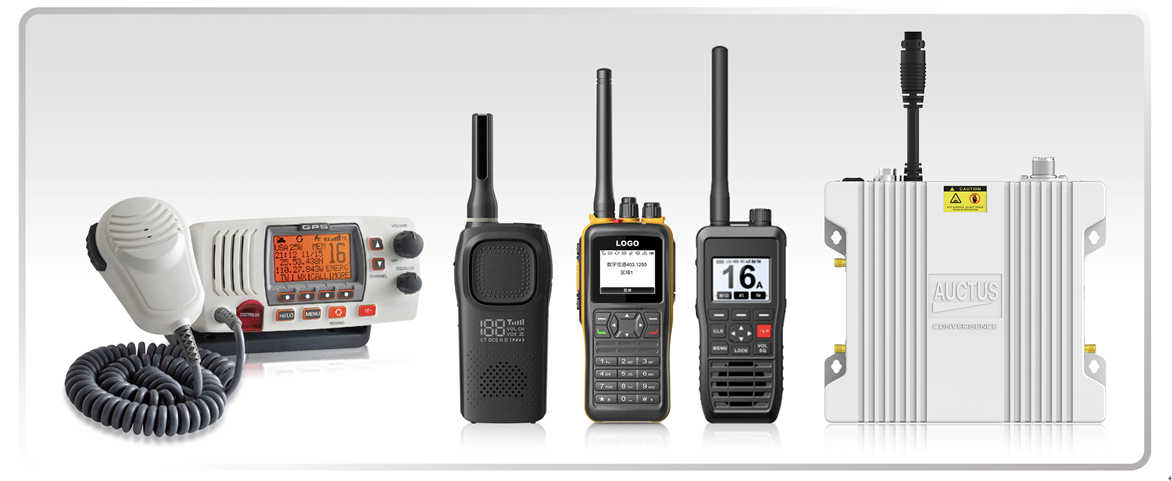

图7  A7应用于窄带应急通信产品

2、A7在融合产品及多模终端的广泛应用

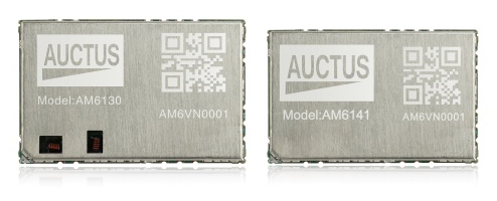

近年来，随着行业对融合产品和多模终端的需求不断增加，特别是在公专网融合终端产品上，A7为了适应该类产品需求，开发出了极小型化的2W DMR/PDT制式数字对讲模块AM6130系列(长x宽x高):（36 x 23 x 3.1) mm以及4W DMR/PDT制式数字对讲模块AM6141系列（长x宽x高）:（39.5 x 23 x 3.6）mm。成功的在三防手机、公网对讲机、IP电话机,执法记录仪等设备上的融合应用。（图8）

图8  AM6130模块、AM6141模块

3、A7有力促进多网融合，引领窄带技术升华

力同自主研发AES通信系统，可以将传统窄带对讲网络与新近崛起公网对讲融合到一个网络，支持多样化方式组网，为宽窄融合通讯未来发展提供更便捷，更灵活的技术解决方案，并能够实现远程调度控制，漫游，电子围栏，位置轨迹回放等功能。（图9）

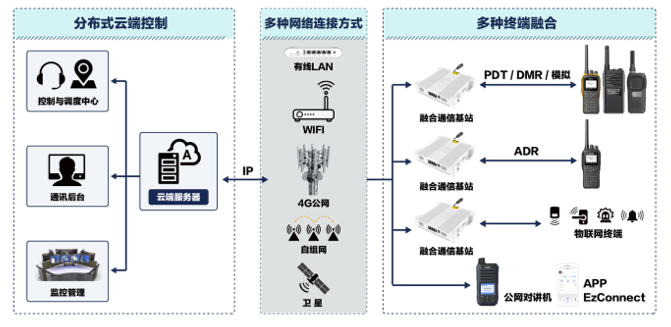

图9  A7助力AES宽窄融合系统

4、A7助物联网传输一臂之力

人们感叹物联网远不可及，是因为有传输等诸多技术没法落地，物联网中感知数据的传输是通信技术大显身手的场所，A7实际上是一个小巧袖珍的数传芯片，它完全有望走进物联网这个神秘的世界。由RFID感知到的数据借助A7能快速准确传输远方，让世界上的物物紧密相联! （图10）

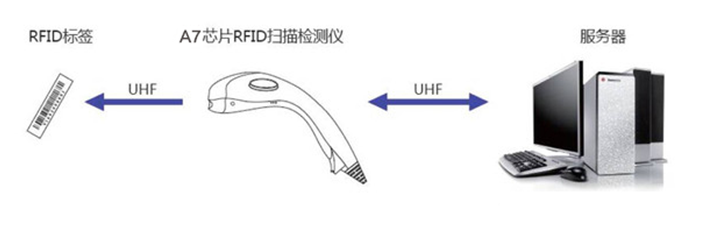

图10  A7助力物联网传输

A7让企业的设计、生产、品质控制变得异常简单，提升工厂管理效率，从而彰显了设计者精益求精的工匠精神与敢于颠覆传统的创新理念。
